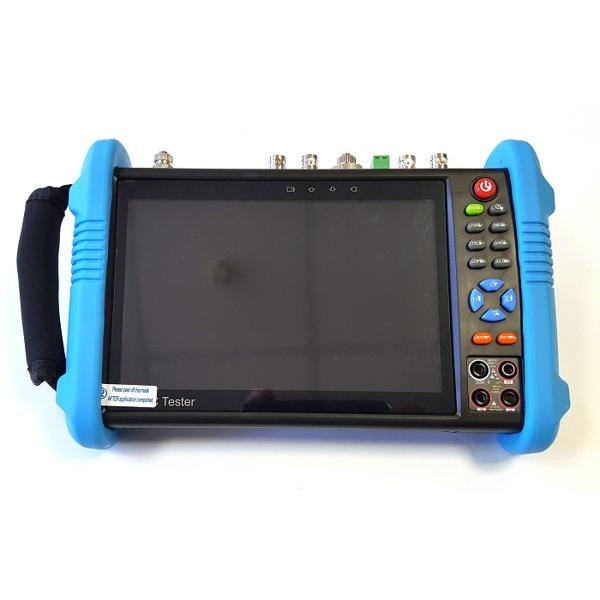

Сервисный монитор 7" IPTEST 9800 ALL (9800 OPT+) AVT

• Работа только с IP оборудованием и оптическими линиями.
• Поиск кабельной трассы, функция TDR.
• Проверка оптических линий, оптический дефектоскоп.
• Цифровой мультиметр.
• Wi-Fi модуль.
• Запись на карту памяти.
• Не поддерживает работу форматами HD-SDI, AHD AHD (англ. Analog High Definition)
  Analog High Definition – это технология передачи HD/Full HD видеоизображения, звука и управляющих сигналов по обычному коаксиальному кабелю на расстояние 500 м без потерь качества и задержек.
  Статья в глоссарии, CVI, TVI.

Сервисный монитор AVT IPTEST 9800 OPT+ предназначен для диагностики и настройки IP-оборудования и оптических линий передачи видеосигнала. Монитор оснащен сенсорным дисплеем размером 7 дюймов с разрешением 1920x1200 и интуитивным OSD-меню OSD-меню
Меню настройки видеосистемы, отображаемое поверх транслируемого изображения.
Статья в глоссарии. Наличие встроенного модуля Wi-Fi позволяет оперативно подключаться к сетям для удаленной проверки устройств и мониторинга сигнала. Среди функций устройства — проверка целостности оптических линий, определение местоположения кабельной трассы, выявление дефектов кабельного соединения методом рефлектометрии (TDR). Дополнительно устройство снабжено цифровым мультиметром, позволяющим измерять напряжение питания и тестировать наличие PoE-порта. Для удобства эксплуатации предусмотрен HDMI-вход, возможность записи на карту памяти. Данная модель не совместима с форматами видеонаблюдения HD-SDI, AHD, CVI, TVI.

СПЕЦИФИКАЦИИ

• Экран: 7", разрешение 1920*1200.
• Управление: Сенсорный экран, кнопочная клавиатура.
• Встроенный модуль Wi-Fi: Есть.
• Тестирование камер: IP до 8 Мп.
• Видео со сжатием H.264 и H.265: 8 Мп видео через главный поток.
• HDMI вход: Есть, для проверки регистраторов 720х480p /720х576p /1280х720p /1920х1080p /1024х768p/1280х1024p /1280х900p /1440х900p.
• Приложения: Quick office , приложения excel, word,ppt.
• Совместимость: Поддержка ONVIF ONVIF
  Отраслевая международная организация, которая занимается разработкой стандартизованных протоколов для взаимодействия различного оборудования и программных средств, входящих в состав систем безопасности (IP камер, IP кодеров, видеорегистраторов, контроллеров доступа и т.п.).
  Статья в глоссарии и более 80 протоколов IP камер, таких как DAHUA, Haikang, KEDA, Samsung, HIKVISION, сканирование IP адреса, пинг IP адреса.
• Функции: Тест пропускной способности. Тест уровня видеосигнала. Поиск кабеля. Проверка соединения по витой паре. Генератор цветовой шкалы.
• Выход питания: PoE 48 В мощностью до 24 Вт.
• Аудио: Аудиовход и динамик для проверки аудиосигнала. Аудио выход.
• Управление PTZ: RS485, RS232, RS422; сканирование адресов PTZ.
• Дополнительно: Фонарь, калькулятор и другие приложения.
• Увеличение картинки с камеры онлайн: Поддерживается.
• Выход питания камеры: 12В 2А, Выход питания по USB 5 вольт 2 А.
• Выход HDMI: 1920*1080.
• Автономная работа: До 16 часов.
• Локальное хранение: Карта памяти на 8 Гб в комплекте.
• Аккумулятор: Литий-ионный аккумулятор 7,6 В Ёмкость 7800мАч.
• Вес: 2,7 кг.

1. Видеовход тестера рассчитан на штатное напряжение 0,75 В. При попадании на видеовход нештатного напряжения более 3 В, тестер выходит из строя. Если работаете с неисправной камерой или линией, предварительно проверьте на ней наличие повышенного напряжения. Перед проверкой протяженной кабельной линии также проверьте наличие на ней емкостного заряда. Его можно снять заземлением контактов.
2. LAN-порт тестера рассчитан только на выходной сигнал камеры или роутер. Убедитесь, что вы не подаете напряжение РОЕ на этот порт. Это приведет к выходу тестера из строя.
3. При подаче напряжения 12 В и РОЕ на камеры убедитесь, что на них нет короткого замыкания или встречного напряжения. Выход питания 12 В рассчитан только на питание камер. Подключение к нему нагрузки с током более 2 А может привести к выходу из строя прибора.

Эти случаи не подлежат гарантии.
